Dettagli:
|
Uso: | Elettrodomestico, bicicletta elettrica | Commutazione: | Spazzolato |
---|---|---|---|
Velocità (RPM): | 12-1360rpm | Tipo: | Motore dell'ingranaggio con il codificatore |
Efficienza: | IE 1 | Costruzione: | Magnete permanente |
Materiale: | Acciaio inossidabile | Tensione: | 6V/12V/24V |
Evidenziare: | Piccoli motori dell'ingranaggio di CC 60RPM,motori dell'ingranaggio di CC del codificatore di 25mm piccoli,Motore di CC del codificatore 60RPM |
magnete permanente di coppia di torsione 6v 60RPM dei piccoli di CC del codificatore di 25mm alto motori dell'ingranaggio

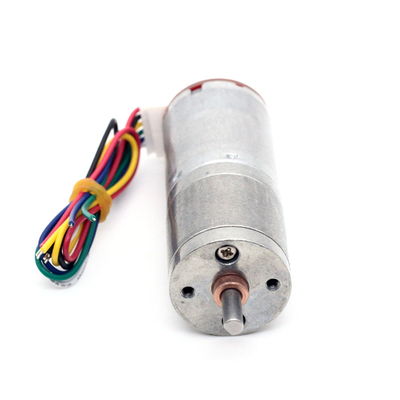

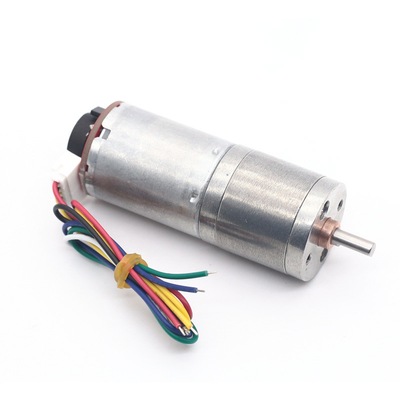

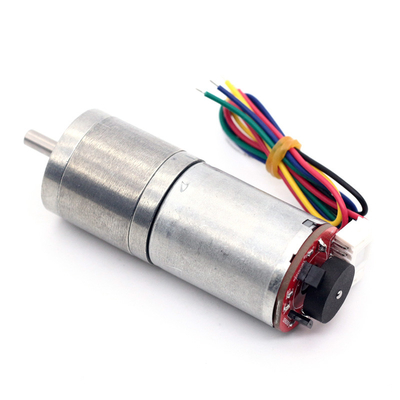

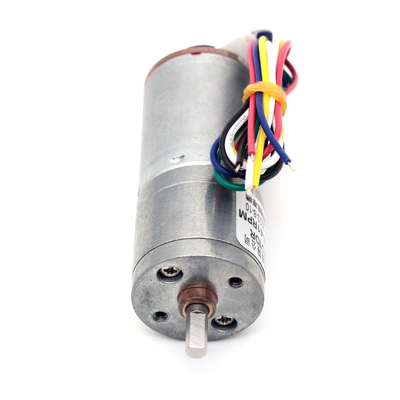

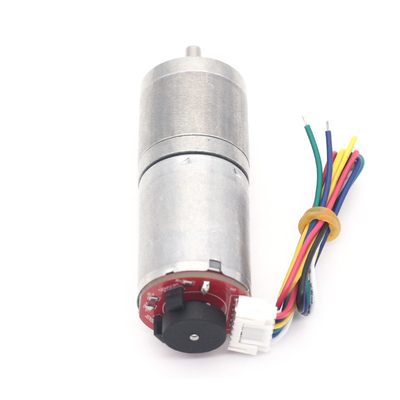

motore dell'ingranaggio di CC di 25mm con il motore elettrico di alta coppia di torsione del codificatore 6v 12v 24v
Tensione: DC6V 12V 24V
Velocità a vuoto: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Errore: ±5%
Diametro del motore: 24.5mm
Statura del motore: 40mm (riferimento)
Diametro dell'albero di uscita: 4mm (D tipo)
Lunghezza dell'albero di uscita: circa 9.5mm
Diametro del cambio: 25mm
La dimensione Detal del cambio, vede prego la tavola
Cablaggio del metodo:
Cavo rosso - alimentazione elettrica positiva del motore (+) (positivo del cambiamento e negazione del motore che la rotazione cambierà)
Cavo bianco - alimentazione elettrica negativa del motore (-) (positivo del cambiamento e negazione del motore che la rotazione cambierà))
Cavo giallo - risposte del segnale (il giro del motore uno ha 11 segnale)
Cavo verde - risposte del segnale (il giro del motore uno ha 11 segnale)
Cavo blu - il positivo dell'alimentazione elettrica del codificatore (+) (3.3-5V), non può essere sbagliato
Cavo nero - negazione dell'alimentazione elettrica del codificatore (-) (3.3-5V), non può essere sbagliato
Scheda:
Nessun carico | Uscita | Stalla | ||||||||
Tensione nominale | RPM | Corrente (mA) | RPM | Corrente (mA) | Coppia di torsione (Kg.cm) | Uscita (W) | Coppia di torsione (Kg.cm) | Corrente (mA) | Rapporto (1: 1) | Dimensione (L) |
6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4,4 | 18 |
6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1,5 | 900 | 9,6 | 17,5 |
6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
6v | 133 | 80 | 113 | 380 | 1,1 | 2 | 6 | 900 | 45 | 21 |
6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6v | 16 | 80 | 13 | 380 | 9 | 2 | Severo | 900 | 377 | 27 |
6v | 12 | 80 | 10 | 380 | 10 | 2 | Severo | 900 | 500 | 18 |
12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4,4 | 17,5 |
12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9,6 | 19 |
12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2,2 | 1200 | 21 | 21 |
12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
12v | 188 | 50 | 131 | 240 | 1,26 | 4 | 5 | 1200 | 45 | 23 |
12v | 108 | 50 | 75 | 240 | 2,1 | 4 | 8,4 | 1200 | 78 | 23 |
12v | 82 | 50 | 57 | 240 | 2,88 | 4 | 11 | 1200 | 103 | 25 |
12v | 50 | 50 | 40 | 240 | 4,78 | 4 | 18 | 1200 | 171 | 25 |
12v | 37 | 50 | 29 | 240 | 6,3 | 4 | 14 | 1200 | 226 | 27 |
12v | 22 | 50 | 17 | 240 | 10 | 4 | Severo | 1200 | 377 | 27 |
12v | 17 | 50 | 13 | 240 | 14 | 4 | Severo | 1200 | 500 | 18 |
24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4,4 | 17,5 |
24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9,6 | 19 |
24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3,2 | 220 | 35 | 21 |
24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4,2 | 220 | 45 | 23 |
24v | 48 | 10 | 35 | 70 | 1,4 | 1 | 7,4 | 220 | 78 | 23 |
24v | 36 | 10 | 25 | 70 | 1,9 | 1 | 9,5 | 220 | 103 | 23 |
24v | 22 | 10 | 15 | 70 | 3,2 | 1 | 16 | 220 | 171 | 25 |
24v | 17 | 10 | 12 | 70 | 4,2 | 1 | 21 | 220 | 226 | 25 |
24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24v | 7,5 | 10 | 5 | 70 | 9,5 | 1 | 47 | 220 | 500 | 27 |
