Dettagli:
|
| Edilizia: | Magnete permanente | Tipo: | Micro motore, motore di ingranaggi, motore a corrente continua senza spazzole |
|---|---|---|---|
| Utilizzatori: | Apparecchi domestici | Commutazione: | Non spazzolato |
| Proteggere la caratteristica: | Completamente chiuso | Efficienza: | IE 1 |
| Torsione: | 0.03-16.5 kg.cm | Peso: | 100 g (circa) |

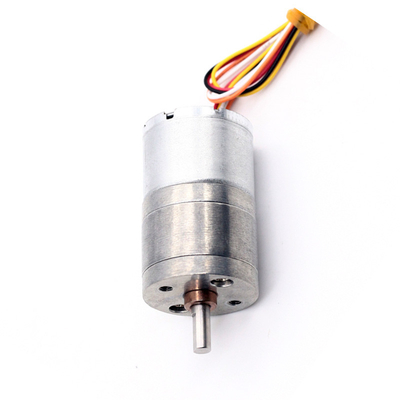

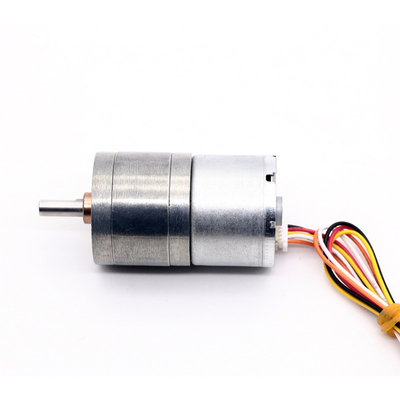

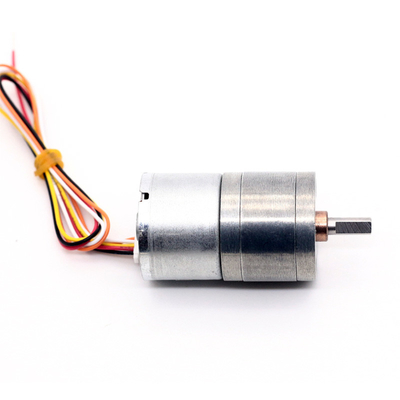

JGA25 2418 Motori a corrente continua senza spazzole ad alta coppia 12v 50 giri al minuto Motore di ingranaggi
JGA25-2418 Motore a corrente continua senza spazzola di lunga durata, motore a motore senza spazzola
Caratteristiche del motore: basso rumore, lunga durata, velocità regolabile, con freno, con segnale di ritorno di velocità
Diametro del motore: circa 25 mm
Lunghezza del corpo motore: 18 mm
Diametro dell'albero di uscita: 4 mm ((tipo D)
Lunghezza dell'albero di uscita: 9,5 mm
Lunghezza della scatola dei marciapiedi: scegliere secondo il rapporto di riduzione diverso, sotto la scheda di dati come riferimento.
Metodo di connessione via cavo:
Linea rossa: Potenza +
Linea nera: Potere...
Linea gialla:FG, 18 singoli/R
Linea arancione: controllo CCW/CW, linea arancione Motore vuoto è ccw, quando la linea arancione collega potenza, motore è cw.
Linea bianca: regolare la velocità
Disegno:
Fogli dati:
| Modello: JGA25-2418 | Nessun carico | In carico | Stallone | Dimensione ((L) | Peso | |||||||
| Tensione nominale | Velocità | Corrente | Velocità | Corrente | Torsione | Potenza | Torsione | Corrente | ||||
| Voltaggio funzionale | Rapporto di riduzione | V. | rpm | Mamma. | rpm | Mamma. | Kg.cm | W | Kg.cm | A | mm | g |
| 12-24V | 4.4 | 24 | 1977 | 50 | 1500 | 168 | 0.15 | 2.2 | 0.6 | 0.8 | 18 | 100 |
| 12-24V | 9.6 | 24 | 900 | 50 | 682 | 168 | 0.3 | 2.2 | 1.4 | 0.8 | 18 | 105 |
| 12-24V | 21.3 | 24 | 408 | 50 | 308 | 168 | 0.7 | 2.2 | 3 | 0.8 | 19 | 110 |
| 12-24V | 35 | 24 | 245 | 50 | 185 | 168 | 1.17 | 2.2 | 5 | 0.8 | 20 | 115 |
| 12-24V | 47 | 24 | 186 | 50 | 140 | 168 | 1.5 | 2.2 | 6.7 | 0.8 | 20 | 115 |
| 12-24V | 78 | 24 | 111 | 50 | 85 | 168 | 2.8 | 2.2 | 11 | 0.8 | 22 | 120 |
| 12-24V | 103 | 24 | 85 | 50 | 64 | 168 | 3.4 | 2.2 | 15 | 0.8 | 22 | 120 |
| 12-24V | 171 | 24 | 50 | 50 | 38 | 168 | 5.6 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 226 | 24 | 38 | 50 | 29 | 168 | 7.5 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 377 | 24 | 23 | 50 | 17 | 168 | 12.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 500 | 24 | 17.5 | 50 | 13 | 168 | 16.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 4.4 | 12 | 990 | 35 | 740 | 76 | 0.03 | 0.6 | 0.2 | 0.45 | 18 | 100 |
| 12-24V | 9.6 | 12 | 453 | 35 | 340 | 76 | 0.07 | 0.6 | 0.46 | 0.45 | 18 | 105 |
| 12-24V | 21.3 | 12 | 204 | 35 | 150 | 76 | 0.16 | 0.6 | 1 | 0.45 | 19 | 110 |
| 12-24V | 35 | 12 | 122 | 35 | 90 | 76 | 0.28 | 0.6 | 1.7 | 0.45 | 20 | 115 |
| 12-24V | 47 | 12 | 93 | 35 | 70 | 76 | 0.37 | 0.6 | 2.26 | 0.45 | 20 | 115 |
| 12-24V | 78 | 12 | 55 | 35 | 40 | 76 | 0.6 | 0.6 | 3.7 | 0.45 | 22 | 120 |
| 12-24V | 103 | 12 | 42 | 35 | 30 | 76 | 0.8 | 0.6 | 5 | 0.45 | 22 | 120 |
| 12-24V | 171 | 12 | 25 | 35 | 19 | 76 | 1.3 | 0.6 | 8.2 | 0.45 | 24 | 125 |
| 12-24V | 226 | 12 | 19 | 35 | 14 | 76 | 1.8 | 0.6 | 11 | 0.45 | 24 | 125 |
| 12-24V | 377 | 12 | 11 | 35 | 8 | 76 | 3 | 0.6 | 18 | 0.45 | 26 | 130 |
| 12-24V | 500 | 12 | 8.5 | 35 | 6 | 76 | 4 | 0.6 | 24 | 0.45 | 26 | 130 |
Di seguito è riportata una descrizione dei materiali e delle strutture di qualità di questo motore.

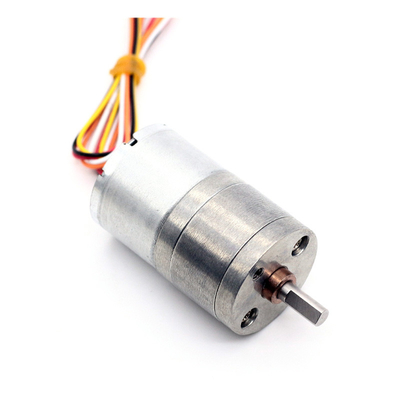

1. asse di uscita del centro motore
2La struttura interna del motore

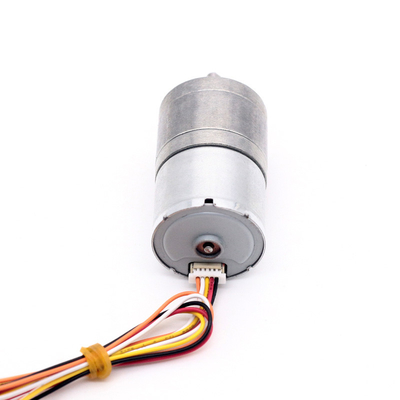

3Disegno della copertina inferiore
4Portone della linea.
