Dettagli:
|
| Applicazione: | Prodotti di automazione | Tipo di motore: | Motore di riduzione della spazzola a corrente continua |
|---|---|---|---|
| Parole chiave: | motore di CC di 12V 24V | Voltaggio: | 6 ~ 24 V |
| Voltaggio nominale: | 6 ~ 24 V | Potenza: | 1.66 ~ 3W |
| Applicazioni tipiche: | Robot | dimensione: | 37 mm |
| caratteristica: | Fusoliera di uscita centrale |

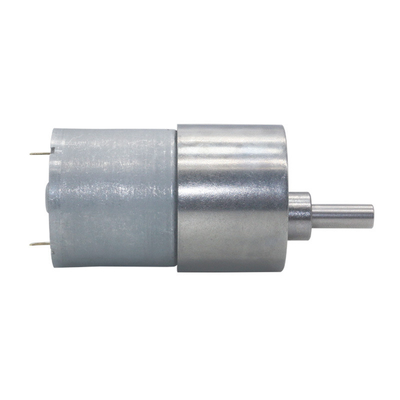

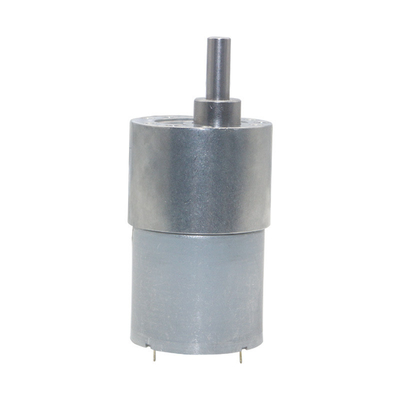

JGB37-3530 37mm Micro motori a marcia continua 12v
JGB37-3530 37 mm di diametro 12v motore a corrente continua 24V motore di ingranaggi
| JGB37-520 Micro Dc Gear Motor Descrizione: |
Ora potete avere questo motore a 37 mm con codificatore magnetico.JGB37-520B), e altri collegati37 mmmotori a cambio come segue:
|
|
|
|
| JGB37-520B | JGB37-3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
Specifiche generali:
* Voltaggio: 12 V
* Velocità senza carico: 16-381 giri al minuto
* Corrente a zero carico: 30 mA
* Torsione di fermo:0.3g-3.3kg.cm
* Corrente di fermo:0.7A
La tensione/rpm/albero può essere personalizzata, benvenuti a consultare.
Introduzione del motore:
1. Nome del motore: JGB37-3530 Motore a marcia continua DC 12V 24V
2La tensione nominale è di 12 V di corrente continua e 24 V di corrente continua.
3. DC 12V; è possibile scegliere la velocità senza carico: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
coppia nominale compresa tra 0,5 e 40 KG.CM; coppia di stazionamento: tra 2 e 54 KG, si raccomanda che il carico del progetto non superi la coppia nominale;la coppia nominale corrispondente e la coppia di stazionamento, si rimanda alla tabella dei parametri riportata di seguito.
4. DC 24V; si può scegliere la velocità senza carico hanno:
7rpm/12rpm/22rpm/35rpm/45rpm/66rpm/107rpm/200rpm/319rpm/600rpm/960rpm
Torsione nominale compresa tra 0,5 e 40 KG.CM; coppia di stazionamento: tra 2 e 54 KG, si raccomanda che il carico del progetto non superi la coppia nominale;la coppia nominale corrispondente e la coppia di stazionamento, si rimanda alla tabella dei parametri riportata di seguito.
5- direzione di rotazione del motore: CW o CCW, supporto invertito;
Controllare la rotazione in senso orario o in senso antiorario del motore cambiando il modo in cui gli elettrodi positivi e negativi sono collegati
6. forma dell'albero del motore: tipo D, per tutte le dimensioni del motore si rimanda alla tabella di dimensioni seguente.
7Materiale degli ingranaggi: gli ingranaggi metallici rendono il motore più resistente
8. La velocità del motore può essere regolata utilizzando il regolatore di velocità. Questo motore e il regolatore di velocità sono venduti in combinazione.
9. . Il motore ha un rumore standard quando funziona.Se il vostro progetto ha requisiti per il rumore di lavoro del motore, si prega di consultarci prima di acquistare. Vi daremo alcuni suggerimenti. Grazie.
Quando il motore è invertito, il suono di funzionamento del motore sarà maggiore rispetto alla rotazione in avanti, che è normale.
10La connessione di corrente continua del motore è sicura; l'esperimento dimostra che la tensione del motore è inferiore a 36 V senza alcun pericolo.
11Questo motore è adatto a una varietà di apparecchiature di micro-automazione.Finché si conferma che la tensione del motore e la coppia di vostra scelta sono adatti per la tensione e il carico del vostro progetto prima dell'acquisto, non vi è alcun limite per l'utilizzo di questo motore.
Ad esempio, Robot; fai da te; tende elettriche; motori da cartellone; elettrodomestici, ecc.
La seguente tabella di parametri del motore
Il carico del progetto non deve superare la coppia nominale del motore, altrimenti la vita del motore sarà ridotta
I parametri della tabella seguente sono i parametri per la tensione nominale 12v/24v del collegamento motore
Se il motore è collegato a un ingresso di tensione non nominale, tutti i parametri del motore cambieranno.
Disegno:
Fogli dati:
| JGB37-3530 Volt nominale DC12V | |||||||||||
| Rapporto di riduzione | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Nessun carico Corrente (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| Nessun carico RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Torsione di carico (kg, cm) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| RPM di carico | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Corrente di carico (rrA) | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| Torsione massima (kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Massimo 40 kg | ||
| Lunghezza della scatola di ingranaggi (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 Volt nominale DC24V | |||||||||||
| Rapporto di riduzione | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Nessun carico Corrente (ma) | | < 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
| |
| Nessun carico RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Torsione di carico (kg, cm) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| RPM di carico | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Corrente di carico (ma) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| Torsione massima (kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Massimo 31 kg | ||
| Lunghezza della scatola di ingranaggi (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
Dettagli di questo motore:
1Gli ingranaggi in metallo sono resistenti alla ruggine e sono difficili da corrodere, favorendo una rotazione del motore liscia e ferma
2. Tentakli di cablaggio positivi e negativi dell'alimentazione in CC
3Il motore è realizzato in metallo e ha un'eccellente conduttività termica, il che rende la coppia del motore forte.
Specificità del motore a corrente continua da 37 mm e 3530:JGB37-3530.pdf
